技术分层：从玩具主板到CT设备的工艺进化
当欣荣研芯工程师谈论"线路板打样"时，实际对应着跨度巨大的技术谱系。单面板与二十层板的差距，不亚于自行车与高铁的技术代差。

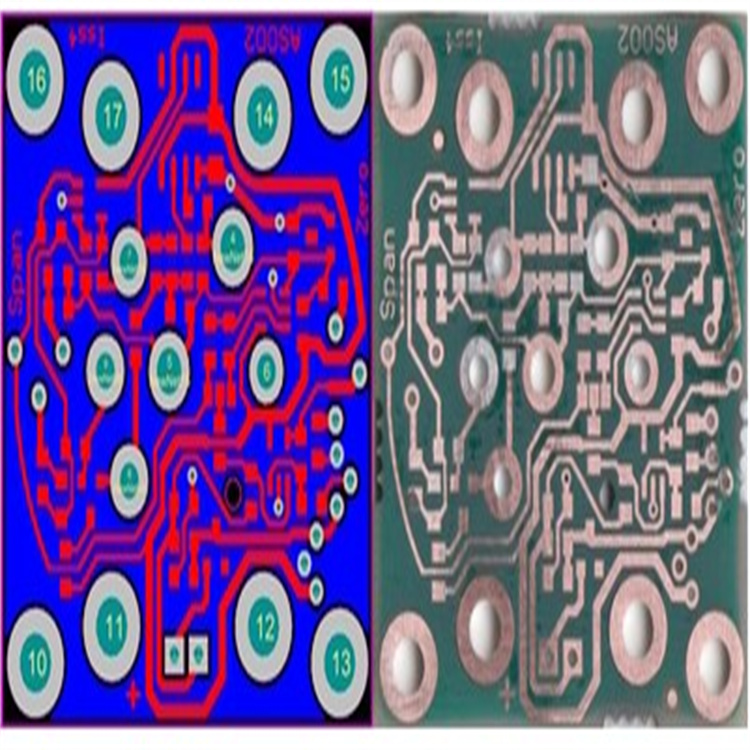

基础级单双面板采用6mil线宽设计，喷锡工艺就能满足玩具遥控器、小家电控制板的需求。
真正的技术分水岭出现在六层板。智能手表的主板采用"3+1+3"对称叠层结构时，独立接地层能使无线信号干扰降低50%。某品牌TWS耳机主板在改用六层板设计后，蓝牙断连率从7%直降至0.3%，这正是多层板通过电源-地平面分割带来的电磁屏蔽优势。
医疗CT设备使用的16层板则代表着工艺极限。其3mil线宽相当于头发丝的1/5，层间对位精度要求控制在5μm以内——这需要激光直写设备配合高温FR-4基材（Tg≥180℃）才能实现。某国产CT厂商的测试数据显示，采用高Tg材料的控制板在125℃环境下的信号失真率比普通板材低83%。
十二道质量闸门：从Gerber文件到最终测试

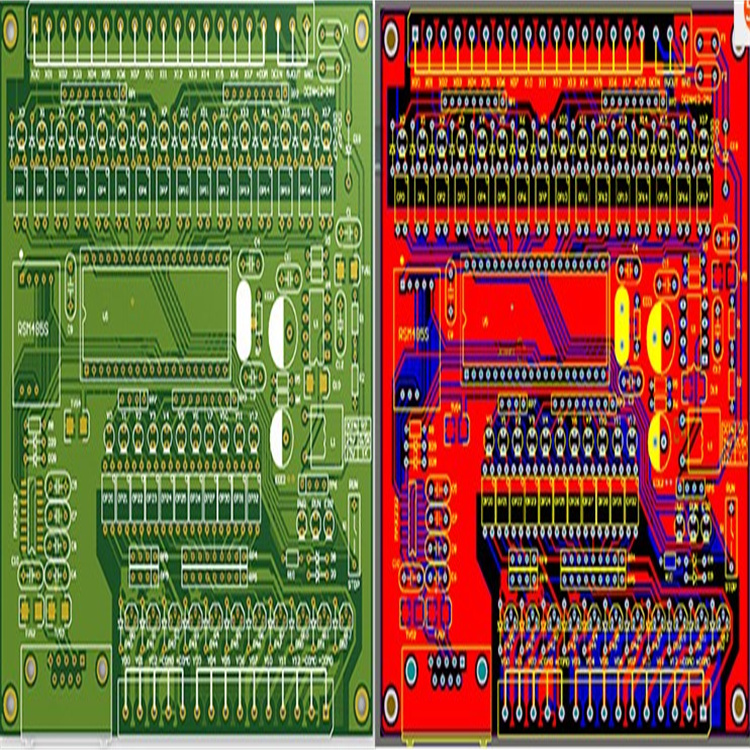

Gerber文件如同建筑师的蓝图，一个缺失的钻孔层可能导致整个打样失败。
沉铜工序中，孔壁铜层厚度需严格控制在18-25μm之间。某汽车电子代工厂的案例表明，当沉铜厚度低于15μm时，多层板的层间导通电阻会上升40%，直接导致车载雷达误报率升高。
LDI激光成像设备的精度达到8μm级别，比传统曝光工艺提升3倍精度。这在处理HDI板的0201元件焊盘时尤为关键——此类微型焊盘的间距误差超过10μm就会引发焊接桥连。
成本与周期的平衡艺术

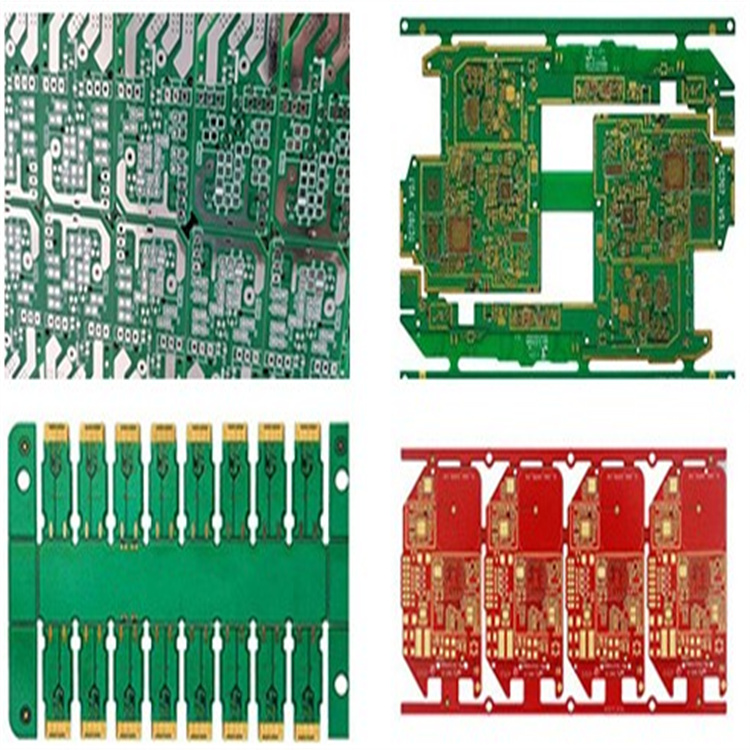

消费电子领域存在著名的"5-7-10"法则：5层板成本是双面板的3倍，7层板打样周期比4层板延长40%，而10层以上板的工程费可能超过材料成本的60%。
某无人机主控板打样案例颇具代表性：改用8层盲埋孔设计后，虽然单板成本增加220%，但整机体积缩小35%，最终使产品溢价能力提升50%。这种价值换算正是高端打样的商业逻辑所在。
从设计审核到表面处理，每个环节都潜伏着质量陷阱。掌握分层技术要点与工艺控制节点，才能让线路板打样从成本中心变为技术创新的助推器。当你的设计跨越这些技术门槛时，产品性能的跃升将是水到渠成。
